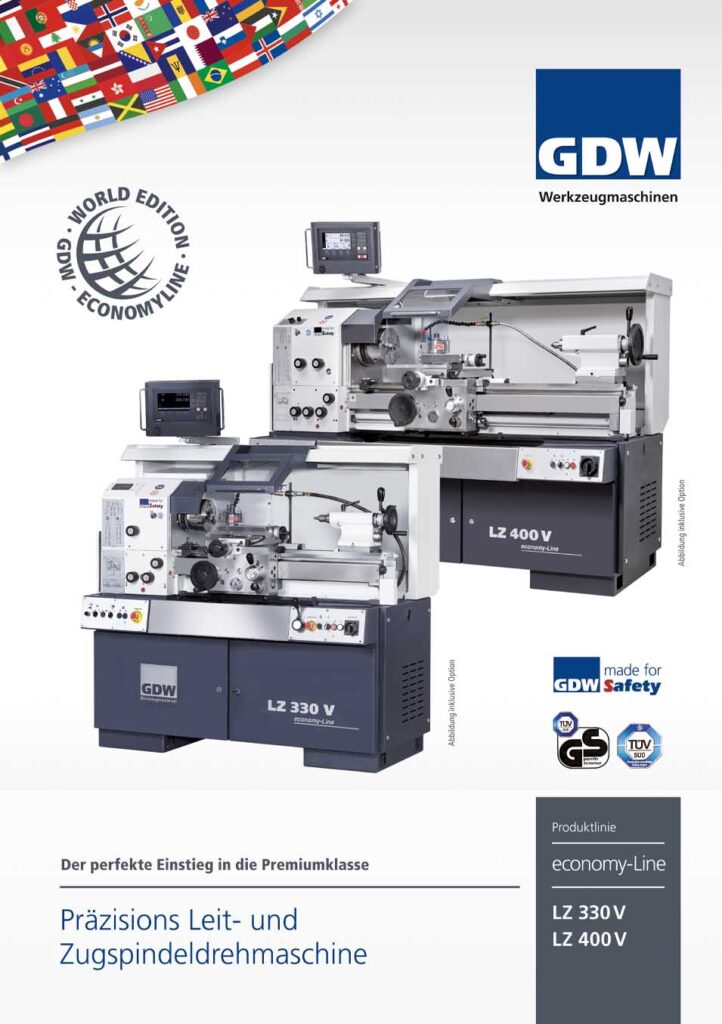

GDW economy-Line

Premium für alle! Kostengünstig, sicher und einfach genial! TÜV/GS-geprüft.

economy-Line von GDW: Höchste Sicherheit, hervorragende Qualität und Zuverlässigkeit zu einem erstklassigen Preis.
Jetzt informieren und Angebot anfordern.

Download Pdf-Konfigurator

PDF-Konfigurator für die LZ 330 V als ZIP-Datei.

PDF-Konfigurator für die LZ 400 V als ZIP-Datei.

High performance for low budget

LZ 400V: Spitzenweite 1000 mm bei einem Drehzahlbereich bis zu 3000 Umdrehungen pro Minute.

LZ 330V: Spitzenweite 670 mm bei einem Drehzahlbereich bis zu 4000 Umdrehungen pro Minute.

Stufenloser Hauptspindelantrieb
24 Vorschub- und Gewindestufen, 1 Drehzahlstufe (LZ 330V)
48 Vorschub- und Gewindestufen, 2 Drehzahlstufen (LZ 400V)
Leistungsstarkes Drehmoment
Energieeffizient
Höchste Laufruhe durch optimierten Antrieb
Geringe Geräuschentwicklung durch feinst geschliffene Zahnräder

Abgedeckte Leit- und Zugspindel
Automatische Handradausrückung
Beste Bedienbarkeit und Ergonomie
Umfangreiche Ausstattungsdetails
Wirtschaftlich, präzise, werthaltig
Höchster Sicherheitsstandard durch TÜV-Zertifizierung
Engineering made by GDW
Manufacturing by Partner of GDW

Spindelkasten mit Riemenzugentlastung. Zusätzliche Stellschaltung mit Drehzahlüberwachung (LZ 330 V).

Werkzeugschrank mit Teleskopauszügen. Elektrisch überwachte Zugangstür zum Antriebsbereich.

Elektromechanischer Anschlag für das Gewindeschneiden von Rechts- und Linksgewinde.

Spindelkasten mit Sicherheits-Vorgelegeschaltung für hohe Drehmomente (LZ 400 V).

Digitaler Maschinenausweis: Sicherheit up-to-date, von der Entstehung bis zur Außerbetriebnahme.

Sicherheits-Einhebelschaltung für Längs- und Planvorschub mit mechanischer Schaltstufe und gegenseitiger Verriegelung für Vorschub- und Gewindeschneiden.

Unterbau mit integriertem Kühlmitteltank, Pumpe und Kühlmittelanzeige. Die Baugruppe lässt sich auf einem Teleskopauszug aus dem Unterbau fahren.

3-Achsen-Positionsanzeige. Option: teachingline für digitale Assistenzsysteme mit E-Learning-Oberfläche.

Jetzt Angebot anfordern für Ihre individuelle Premiumklasse!

Sie wünschen ein individuelles Angebot? Laden Sie sich unser interaktives PDF für die LZ 330V und LZ 400V herunter und wählen Sie Ihre Wunschkonfiguration.

PDF-Konfigurator als ZIP-Datei für die LZ 330V zum Download.

PDF-Konfigurator als ZIP-Datei für die LZ 400V zum Download.

Bitte senden Sie Ihre Anfrage per E-Mail an economyline@gdw-drehen.de oder per Fax an +49 (0) 9193 / 50879-30. Unser Innendienst oder unser Vertriebspartner wird sich in Kürze bei Ihnen melden. Freuen Sie sich auf Ihren Einstieg in die Premiumklasse im Bereich der konventionellen Drehmaschinen mit GDW. Wir freuen uns auf Ihre E-Mail.

Natürlich können Sie sich auch an unseren Vertrieb unter economyline@gdw-drehen.de wenden und sich umfassend beraten lassen.

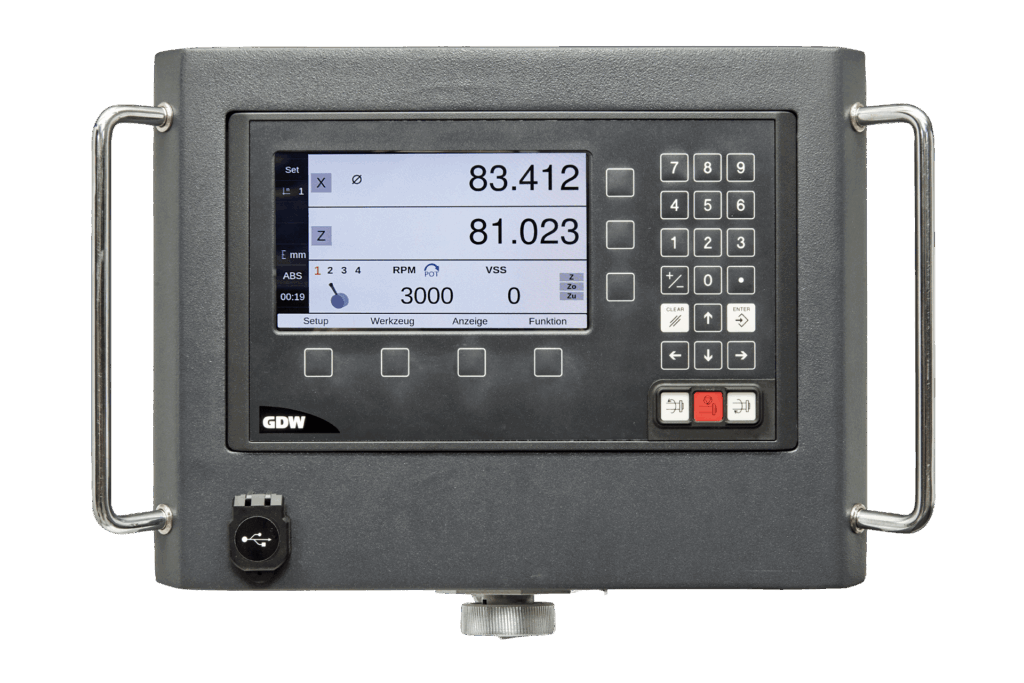

economy-Line 3-Achsen-Positionsanzeige

• GDW-Oberfläche

• 7“ Farbbildschirm

• 99 Werkzeugdaten

• Kegelrechner

• Poti-Betriebsanzeige

• Drehzahlanzeige

• Schnittgeschwindigkeitsanzeige

• Getriebestellungsanzeige

• Drehzahlüberwachung

• Umschaltung der Z-Achse auf
Summe oder Zo getrennt

• Anzeige fest im Gehäuse verbaut

• Kabelschlepp für Maßstäbe

• Maßstäbe vorbereitet für Sperrluft

• Anzeige lässt sich schwenken und neigen

• USB-Anschluss an der Frontseite

Statt hoher Zusatzkosten, haben wir vieles inklusive.

economy-Line - Engineering by GDW, manufacturing by Partner of GDW.

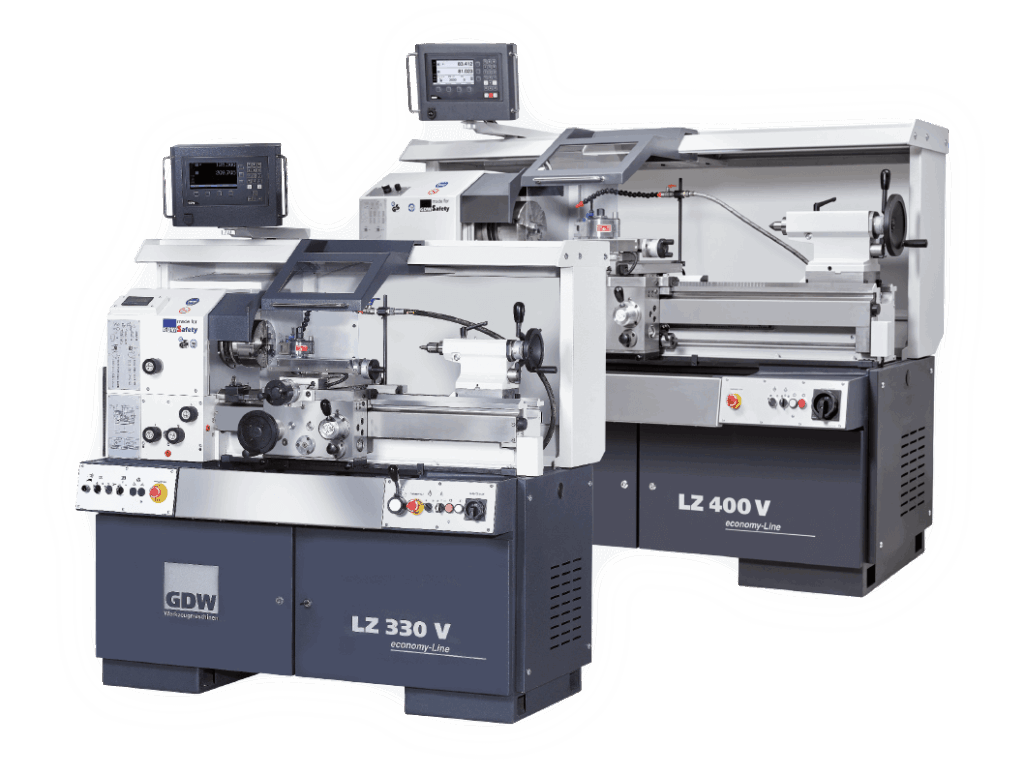

Mit den beiden economy-Line-Drehmaschinen, der LZ 330V und der LZ 400V, geht GDW einen neuen Weg. Gefertigt wird die economy-Line nach den Vorgaben der Drehmaschinen-Manufaktur bei einem ausgesuchten Partnernetzwerk, ganz nach dem Motto: Engineering by GDW, manufacturing by Partner of GDW. Der Innovationsführer im Bereich der konventionellen Drehmaschinen liefert sein Knowhow und garantiert damit Präzision, Qualität und Leistung zu einem einzigartigen Preis-Leistungsverhältnis.

Zwei Varianten

Die economy-Line gibt es in zwei Varianten und kommt vorkonfiguriert auf den Markt. Die LZ 330V hat eine Spitzenweite 670 mm bei einem Drehzahlbereich bis zu 4000 Umdrehungen pro Minute. Die LZ 400V hat eine Spitzenweite von 1000 mm bei einem Drehzahlbereich bis zu 3000 Umdrehungen pro Minute. Sie hat 2 Drehzahlstufen.

Die Drehmaschinen sind GS- und TÜV-geprüft, die Abnahme erfolgt nach DIN 8605. Sie erfüllen höchste Sicherheitsstandards, sind von der Qualität und dem Bedienkomfort auf einem Top-Niveau.

Keine Abstriche bei Sicherheit und Präzision trotz günstigem Preis, das war das Ziel und wurde mit der economy-Line-Reihe erreicht. Somit ist der Einstieg in die Premiumklasse für perfekte Drehergebnisse jetzt kostengünstig möglich.

Umfangreiche Serienausstattung

Zur Serienausstattung gehören unter anderem eine verfahrbare Spritzschutzhaube mit Sicherheitsverglasung, Multifix Gr. A/B, Sicherheits-Wahlschalter für Zangen- und Futterarbeiten, Aufstellelemente, eine 3-Achsen Positionsanzeige mit 7“ Farbbildschirm, elektromechanische Endschalteinrichtung für Gewinde- und Vorschubbetrieb, eine LED-Maschinenleuchte und vieles mehr. Die Rückwand ist abnehmbar, ein Werkzeugschrank mit Teleskopauszügen ist integriert.

Option: Digitalisierung mit der teachingline

Die Drehmaschinen aus der economy-Line können mit der teachingline ergänzt werden (Option) und sind damit perfekt vorbereitet für digitale Assistenzsysteme mit E-Learning-Oberfläche.

Premiumklasse für alle – GDW macht´s möglich.

Technische Daten LZ 330V

Spitzenhöhe	mm	165
Umlaufdurchmesser über Bett	mm	330
Umlaufdurchmesser über Planschlitten	mm	190
Spitzenweite	mm	670
Bettbreite	mm	220

Spindelkopf DIN 55027		Größe 5
Spindeldurchmesser im vorderen Lager	mm	70
Spindelbohrung	mm	43
Spannzangendurchgang (Zugzangensystem)	mm	26
Spannzangendurchgang (Druckzangensystem)	mm	42
Innenkegel der Hauptspindel	metrisch	50
Futterdurchmesser	mm	160 (200)

Planschlittenweg	mm	165
Oberschlittenweg	mm	115
Schwenkbereich des Oberschlitten	Grad	+75 / -65
Werkzeugsystem	Größe	A (B)
Meiselschafthöhe	mm	20
Leitspindelsteigung	mm	6

Antriebsleistung	kW	5,5 / 6,5
Gesamtdrehzahlbereich	1/min	30 – 4000
Drehzahlstufen	1/min	1
Max. Drehmoment an der Spindel	Nm	65

Längsvorschübe	mm/U	0,025 – 0,9
Planvorschübe	mm/U	0,009 – 0,32
Gewindesteigungen metr.	mm/U	0,2 – 14

Pinolendurchmesser	mm	45
Pinolenhub	mm	90
Innenkegel der Pinole	MK	3

Maschine als Transporteinheit

1100

Länge x Breite x Höhe
(inkl. Bildschirm)

1550 x 1035 x 1450

Technische Daten LZ 400V

Spitzenhöhe	mm	200
Umlaufdurchmesser über Bett	mm	400
Umlaufdurchmesser über Planschlitten	mm	225
Spitzenweite	mm	1000
Bettbreite	mm	260

Spindelkopf DIN 55027		Größe 6
Spindeldurchmesser im vorderen Lager	mm	90
Spindelbohrung	mm	62
Spannzangendurchgang (Zugzangensystem)	mm	26
Spannzangendurchgang (Druckzangensystem)	mm	60
Innenkegel der Hauptspindel	metrisch	70
Futterdurchmesser	mm	200 (250)

Planschlittenweg	mm	210
Oberschlittenweg	mm	115
Schwenkbereich des Oberschlitten	Grad	+180 / -180
Werkzeugsystem	Größe	B
Meiselschafthöhe	mm	20 (25)
Leitspindelsteigung	mm	6

Antriebsleistung	kW	7,5 / 12,5
Gesamtdrehzahlbereich	1/min	30 – 750 / 30 – 3000
Drehzahlstufen	1/min	2
Max. Drehmoment an der Spindel	Nm	90 / 360

Längsvorschübe	mm/U	0,025 – 2
Planvorschübe	mm/U	0,012 – 1,0
Gewindesteigungen metr.	mm/U	0,2 – 14

Pinolendurchmesser	mm	60
Pinolenhub	mm	110
Innenkegel der Pinole	MK	4

Maschine als Transporteinheit

1800
